تفاصيل المنتج:
|
|
| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | DZ |
| إصدار الشهادات: | CE ISO |
| رقم الموديل: | CNC |
|
شروط الدفع والشحن:
|
|
| الحد الأدنى لكمية: | 1 مجموعة |
| الأسعار: | Negotiable |
| تفاصيل التغليف: | خشب |
| وقت التسليم: | 20days |
| شروط الدفع: | L/C, T/T, ويسترن يونيون |
| القدرة على العرض: | 30Sets / لكل شهر |
|
معلومات تفصيلية |
|||
| وزن: | 6000 كجم | الجهد االكهربى: | 380 فولت / 50 هرتز |
|---|---|---|---|
| شرط: | 100٪ جديد | يتم توفير خدمة ما بعد البيع: | المهندسين المتاحين لخدمة الآلات في الخارج ، الدعم الفني للفيديو ، خدمة الصيانة والإصلاح الميدانية ، |
| البعد (l * w * h): | 4400 × 3400 × 2900 | تطبيق: | تلميع |
| نظام التحكم: | PLC | ضمان: | سنة واحدة |
| اسم: | آلة تلميع المعادن أوتوماتيكية بالكامل | سائق: | سائق تلميع الرصاص |
| تسليط الضوء: | آلة التلميع باستخدام الحاسب الآلي,آلة تلميع المعادن الصناعية,آلة التلميع الآلية لصناعة الأجهزة |
||
منتوج وصف

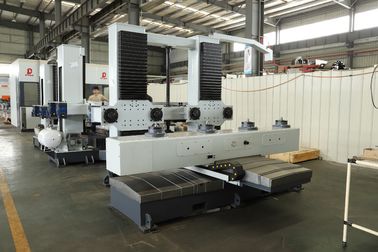

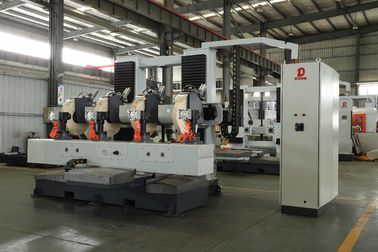

| 1.الميزات: يعتمد نظام التحكم الكهربائي الرئيسي على نظام تحكم DZ servo CNC ذو 6 محاور (تحديد موضع التقاط الشاشة الرئيسية للضبط ، وتنسيق الإعداد الرقمي ، والإعداد الرقمي للسرعة ، والبرمجيات على حماية السفر ، ونمذجة وظائف البرنامج ، وبرمجة أسلوب الأبله البسيط ، إلخ) في الهيكل الميكانيكي ، يتم استخدام محرك مؤازر لدفع تروس مخفض الدودة للتحكم في حركة رأس وحدة التلميع وشغلها (الاتجاه المحوري U ، V ، W) ومحرك المؤازرة يقود طاولة الشريحة (المحوري X ، Y ، Z) . تحتوي الآلة على رأسين لوحدة التلميع ، والتي يمكنها تلميع قطعتي العمل في دورة واحدة ؛ إخراج الإنتاج يصل إلى 4PCS / 30 ~ 50 ثانية (اعتمادا على المنتج والعملية) ؛ إنها مناسبة لمنتجات مقبض الشكل المعقدة ، ومنتجات الأنابيب وغيرها من منتجات الشكل العادية. 2. مجموع الطاقة هو 16.25KW ، بما في ذلك: رأسان لوحدة تلميع بمحرك طاقة 5.5KW لكل منهما ، محرك تعويض محور XYZVW 0.75KW ، محرك تعويض محور 1.5KW. | |||
| ثانيا: المعايير الفنية الرئيسية | |||
| # | بند | معامل | ملاحظات |
| 1 | بحجم | 3000 × 3160 × 2772 (L × W × H) | |
| 2 | قوة | 16.25KW | |
| 3 | الفولطية | 380V 50HZ | |
| 4 | ماكس. تلميع الممسحة القطر | 600MM | |
| 5 | دقيقة. تلميع الممسحة القطر | 400MM | |
| 6 | اكس المحور السفر | 1100 | |
| 7 | Y محور السفر | 900 | |
| 8 | Z محور السفر | 700 | |
| 9 | يو محور السفر | ± 60 درجة | |
| 10 | الخامس المحور السفر | ± 360 ° | |
| 11 | جهد التشغيل | 380V | |
| حجم الجدول (LxW) | 2740 * 375mm | ||
| الارتفاع من الأرض (بدون تركيبات) | 880mm | ||
| تهزهز سرعة الدوران | 20RPM | ||
| حجم المحطة / ضياء العمل (حد أقصى) | 350MM | ||
| محطة سرعة الدوران للسيارات | 1500rpm | ||
| III | المعدات الأساسية | ||
| # | بند | علامة تجارية | تعليق |
| 1 | نظام التحكم في الحركة | PROMAX إيطاليا | |
| 2 | أجهزة السيارات | PROMAX إيطاليا | |
| 3 | نظام تعويض التردد المتغير + بطاقة التحكم | AELTA | |
| 4 | القماش عجلة محرك المغزل | SIEMENS | |
| 5 | الجهد المنخفض الرئيسي الكهربائية | شنايدر | |
| 6 | دليل خطي السكك الحديدية والمسمار | HIWIN | |
| 7 | مربع الحد | روسي ايطاليا | |
| 8 | تحمل | NSK | |
| 9 | معدات التوجيه لاعبا اساسيا | تايوان | |
| 10 | مكونات لقط | Penumatic | |
| 11 | نوع الجدول | المنقولة - طاولة تتحرك بواسطة قضيب المسمار / الكرة اللولبية يقودها محرك سيرفو | |
| رابعا: الوثائق | |||
| الوثائق في CN / EN ، التي تتألف من: - دليل الاستخدام - دليل المستخدم فرن الحث - تعليمات التجميع - تعليمات التكليف - قوائم قطع الغيار وارتداء - الرسومات الكهربائية - دليل الصيانة والوصف الفني لجميع أجزاء المصنع وسيتم تسليم جميع الوثائق في 1 ورقة و 1 أشكال رقمية. | |||
| الخامس: التسليم الأجل | |||
| - وقت الإنتاج: 4 أسابيع بعد تأكيد العقد. - فوب ميناء شيامن | |||
| سادسا: شروط الدفع | |||
| - إيداع 30 ٪ من دولارات ترينيداد وتوباغو بعد توقيع العقد ؛ 70٪ tt الدفع قبل التسليم. | |||
| سابعا: خدمة التدريب | |||
| توفر DZ خدمة TRANING للمستخدم النهائي في مراحل مختلفة: تشغيل المعدات والصيانة والترقيات. 7.1 خلال فترة التدريب في موقع DZ ، يكون المستخدم النهائي مسؤولاً عن المصاريف اليومية لمهندسهم. 7.2 خلال فترة التدريب في موقع المستخدم النهائي ، يكون المستخدم النهائي مسؤولاً عن الإقامة اليومية لفني DZ. | |||
| ثامنا: الضمان | |||
| 8.1 استبدال الضمان | |||
| 8.1.1 يجب تقديم جميع المطالبات تحت الضمان على الفور ويجب أن يتم استلامها خلال فترة الضمان المعمول بها من قبل DZ أو ممثلها المفوض. يجب أن تتضمن هذه المطالبات الرقم التسلسلي للمنتج عند توفره ، وتاريخ الشحن ، ووصفًا كاملاً للظروف التي أدت إلى المطالبة 8.1.2. قبل إعادة أو إصلاح أي منتجات ، يجب الحصول على إذن كتابي من DZ أو ممثلها المعتمد للعودة وتعليمات حول كيفية ومكان إعادة هذه المنتجات ، وكيف وأين يجب إعادة هذه المنتجات. يتم إرسال أي منتج يتم إرجاعه إلى DZ للفحص مقدمًا عبر المشتري ، ووسائل النقل المشار إليها على أنها مقبولة من DZ. تحتفظ DZ بالحق في رفض أي مطالبة بالضمان لم يتم الإبلاغ عنها على الفور وأي مطالبة بالضمان على أي عنصر تم تغييره أو إعادته بوسائل نقل غير مقبولة. 8.1.3. عندما يتم إرجاع أي منتج للفحص والتفتيش ، أو لأي سبب آخر ، يكون العميل مسؤولاً عن جميع الأضرار الناتجة عن تعبئة أو تسليم المستورد ، وعن الفقد في العبور ، بصرف النظر عن أي عيب أو عدم توافق في المنتج. في جميع الحالات ، تتحمل DZ المسؤولية الوحيدة عن تحديد حالة وطبيعة الفشل ، ويكون تحديد DZ فيما يتعلق به نهائيًا. 8.1.4. إذا تبين أن منتج DZ قد تم إرجاعه بدون سبب ولا يزال قابلاً للخدمة ، فسيتم إخطار العميل وإرجاع المنتج على نفقة العميل ؛ بالإضافة إلى ذلك ، قد يتم فرض رسوم للاختبار والفحص. يتم تحديد كل ما ورد أعلاه وفقًا لقانون جمهورية الصين الشعبية في حالة حدوث أي مشكلة. DZ لها الحق في مراجعة الشروط المذكورة أعلاه دون الإعلان علنا ، جميع الحقوق محفوظة من قبل DZ. | |||
| 8.2 الضمان المحدود | |||
| 8.2.1. هناك ما يبرر الآلات التي تصنعها DZ ضد عيوب المواد والتصنيع لمدة 12 شهرًا من تاريخ الشحن. 8.2.2. ومسؤولية DZ بموجب مطالبات الضمان الصحيحة محدودة ، بناءً على خيار DZ ، لإصلاح أو استبدال أو استرداد جزء عادل من سعر شراء المنتج. لا يشمل هذا الضمان البنود المستهلكة في الاستخدام العادي. 8.2.3. يجب أن يقتصر استبدال الأجهزة أو إصلاحها على أعطال المعدات التي تعتبر ، برأي DZ ، راجعة أو يمكن عزوها إلى عيوب في المواد الأصلية من التصنيع. 8.2.4. يجب أن تتوقف جميع التزامات DZ بموجب هذا الضمان في حالة سوء استخدام المعدات أو وقوع حادث أو تغييرها أو إساءة استخدامها أو إهمالها. 8.2.5. في فترة الضمان إصلاح أو استبدال قطع الغيار فقط. بعد انتهاء فترة الضمان المعمول بها ، يتم فرض رسوم على المستخدمين النهائيين بالأسعار الحالية للأجزاء والعمالة ورسوم الاستيراد المحلية والنقل. 8.2.6. يجب استخدام العناية المعقولة لتجنب المخاطر. DZ تتنصل صراحة من المسؤولية عن أقل أو الأضرار الناجمة عن استخدام منتجاتها. البيانات التي يدلي بها أي شخص ، بما في ذلك ممثلو DZ ، والتي تتعارض أو تتعارض مع شروط هذا الضمان ، لن تكون ملزمة DZ ما لم يتم اختزالها إلى الكتابة واعتمادها من قبل موظف أو DZ. | |||
