| الاسم التجاري: | DZ |
| رقم الطراز: | NC-62 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| تفاصيل التعبئة: | خشب |
| شروط الدفع: | L/C, T/T, ويسترن يونيون |

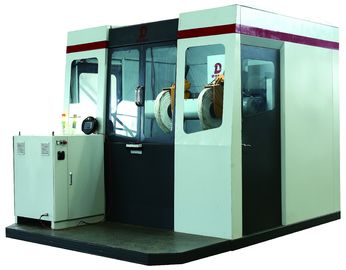

آلة تلميع CNC متعددة الوظائف / آلة تلميع المعادن النحاسية للفولاذ المقاوم للصدأ
سمات:
يعتمد نظام التحكم الكهربائي الرئيسي على 6 محاور للتحكم في نظام DZ المؤازر CNC (تحديد موضع التقاط شاشة التحكم الرئيسي ، تنسيق الإعداد الرقمي ، الإعداد الرقمي للسرعة ، البرنامج على حماية السفر ، وحدة وظائف البرنامج ، البرمجة البسيطة بأسلوب الأحمق ، إلخ.)

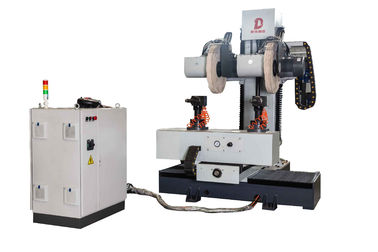

في الهيكل الميكانيكي ، يتم استخدام محرك سيرفو لدفع ترس مخفض الدودة للتحكم في حركة رأس وحدة التلميع وقطعة العمل (الاتجاه المحوري U ، V ، W) ويقوم محرك سيرفو بتحريك المنضدة المنزلقة (X ، Y ، Z محوري) .
تحتوي الماكينة على رأسين لوحدة تلميع ، والتي يمكنها تلميع قطعتين من العمل في وقت دورة واحدة ؛إخراج الإنتاج يصل إلى 4 قطع / 30 ~ 50 ثانية (حسب المنتج والعملية) ؛

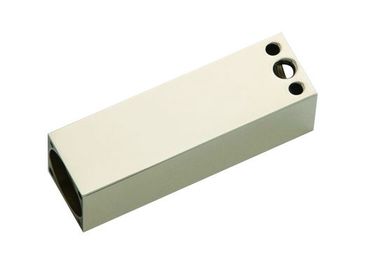

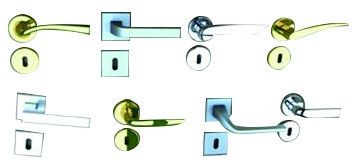

إنها مناسبة لمنتجات المقابض ذات الشكل المعقد ومنتجات الأنابيب ومنتجات الشكل العادي الأخرى.2. الطاقة الإجمالية هي 16.25KW ، بما في ذلك: رأسان لوحدة تلميع مع محرك طاقة 5.5KW لكل منهما ، محرك تعويض محور XYZVW 0.75KW ، محرك تعويض محور U 1.5KW.
المعايير الفنية
|
شفرة |
بند |
المواصفات -2 محطة |
|
1 |
الأبعاد (L * W * H) |
3000 * 3100 * 2900 مم |
|
2 |
قوة الآلة |
16.5 كيلو واط |
|
3 |
الفولطية |
380 فولت |
|
4 |
الأعلى.قطر عجلة التلميع |
600 ملم |
|
5 |
دقيقة.قطر عجلة التلميع |
400 ملم |
|
6 |
السفر المحور X (مم) |
1200 |
|
7 |
السفر المحور ص (مم) |
1100 |
|
8 |
حركة المحور Z (مم) |
700 |
|
9 |
السفر على المحور U (مم) |
± 90 درجة |
|
10 |
السفر على شكل حرف V (مم) |
± 360 درجة |
|
11 |
السفر المحور W (مم) |
± 360 درجة |
تَخطِيط
اضغط على الرابط لمشاهدة الفيديو:
https://www.youtube.com/watch؟v=2aHETEO5BG8&list=UUMEJdKjNOuRhrF8Kyh8fX_A&index=20
|
|
