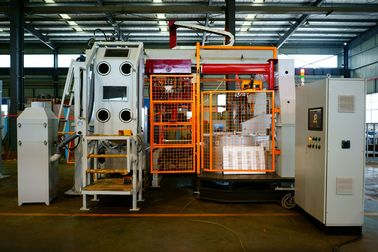

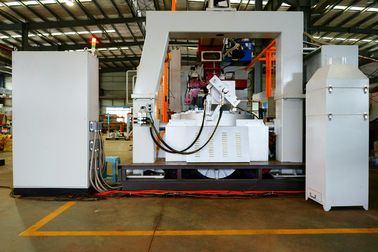

الضغط التلقائي بالكامل النحاس يموت الصب آلة / الضغط يموت الصب آلة الألومنيوم

المعايير الفنية

1

المعدات الأساسية

مناور واحد

مديران

1.1

الحث FORNACE

قناة التعريفي القناة

3 المحرضين

3 المحرضين

سعة

1800 كيلوجرام

1800KG

ذوبان القدرات

350 كجم / ساعة

520 كجم / ساعة

توليد الطاقة

3 * 35 كيلو واط

2 * 80 كيلو واط

استهلاك الطاقة @ TEMEPRATURE HOLDING 950 ℃

35KW

35KW

Max.Temp. الفرن

1250 ℃

1250 ℃

1.2

مناور

1 ، LINEAR GUILDING

2 ، الروتاري

ماكس. سرعة المعالج (S)

20 متر / دقيقة

35 درجة / ثانية

1.3

المجموع الهيدروليكي

محرك سيرفو: 1 * 7.5KW

محرك سيرفو: 2 * 7.5KW

نفط

أثلين كلايكول

CYLINDRES

الجرافيت: 63 * 100 * 2 مجموعات
الروتاري: 63 * 215 * 1 مجموعة
الرفع: 63 * 250 * 1 مجموعة
يموت إغلاق: 50 * 372 * 1 مجموعة
السكتة الدماغية: 32 * 50 * 2 مجموعات

ضغط العمل الاسمي

8MPa

درجة حرارة الزيت الهيدروليكي

≤52 ℃

1.4

وحدة توزيع المياه

مياه التبريد لفائف الفرن ، حمام الجرافيت والنظام الهيدروليكي

قيمه الحامضيه

7 ~ 8.5

ضغط المياه

3-5 بار

درجة حرارة الماء

20 ± 2 ℃

تدفق المياه

L15L / دقيقة ≤80L / Min

1.5

وحدة الضغط الجوي

هواء مضغوط لتنظيف القوالب ، وصمامات pnematic ، وتنظيف الأفران ، والصب والصمامات الأمنية الخ.

ضغط الهواء المضغوط

0.6MPA

استهلاك الهواء المضغوط

15㎥ / س

1.6

وحدة القيادة

أجهزة السيارات:

1 * 7.5KW

1.7

غطاء الفرن

1 أنبوب الناهض شفة

2 أنابيب الحماية للالخلايا الحرارية

1 أنبوب الناهض

1 ختم السيراميك

1 أنبوب الشحن وغطاء للفتح اليدوي

1.8

جرافيت باث

1

1

درجة حرارة حمام الطلاء التي تسيطر عليها ، SS316L المواد

1.9

حرق الغاز

موقد غاز مثبت على غطاء الفرن لتسخين أنبوب الناهض والتسخين المسبق.

1.1

مراقبة السلطة والخزانة

التحكم PLC

سيمنز S7 / 300

HMI (شاشة لمس)

1

أبعاد خارجية (L * W * H)

1200 * 500 * 1800mm

1.12

نظام التحكم عن بعد

الكمبيوتر الشخصي عبر Team Viewer وإنترنت متصل

2

الخيارات الرئيسية

مناور واحد LD5540-D

مديران LD5540-S

2.1

وحدة إزالة قطعة

وحدة إزالة تلقائيًا ، مزودة بسيارة استقبال لنقل المسبوكات إلى عربة التخزين مباشرةً.

1

1

2.2

أطلق عليه الرصاص التفجير الجهاز

مسحوق النحاس التفجير لتنظيف يموت.

1

1

2.3

وحدة التصفية والشفط من أجل صمام الصب

لشفط الغبار بأكسيد الزنك لتنظيف الفرن

2.4

رافعة مع رافعة كهربائية

500 كيلوجرام

500KG

2.5

الافتتاح الهوائي للنوافذ التي أدرجت النافذة

فتح تلقائيا بواسطة اسطوانة تعمل بالهواء المضغوط. إغلاق يدويا بعد الانتهاء من الإعداد الأساسية.

3

الخيارات الكهربائية

مناور واحد LD5540-D

مديران LD5540-S

3.1

الطوارئ الطاقة المقاولين

1

مع أزرار التوقف في حالات الطوارئ. لأغراض أمنية: هناك أبواب أوتوماتيكية مغلقة ووحدة سياج كاملة.

3.2

الكابلات الخاصة

10 م

4

خيارات الموت

مناور واحد LD5540-D

مديران LD5540-S

4.1

يموت الشفاه

4.2

قياس درجة الحرارة من الموت

التحكم PID

4.3

درجة الحرارة قياس الجرافيت حمام

التحكم PID

4.4

دارة المضخة للتنظيف المستمر لحمام الجرافيت

4.5

ماكس. يموت الأبعاد

550 * 400MM

4.6

ماكس. يموت سمك

2-70mm

4.7

ماكس. يموت افتتاح السكتة الدماغية

370mm

4.8

ماكس. يموت الوزن

200KG

4.9

ماكس. قوة يموت إغلاق

1500KG

4.1

ماكس. قوة القاذف

500KG

4.11

ماكس. يموت السكتة الدماغية القاتل

50MM

5

خيارات التدفئة الغاز

مناور واحد LD5540-D

مديران LD5540-S

5.1

ضغط البروبان

0.5 بار

5.2

تدفق البروبان

0.225 م 3 / ساعة

6

خيارات المرافق

مناور واحد LD5540-D

مديران LD5540-S

6.1

حجم المعدات: L * W * H

6500 * 6000 * 3400mm

7000 * 7000 * 3687mm

6.2

الوزن الكلي

13T

6.3

مجموع الطاقة

125KW

180KW

6.4

جهد التشغيل

380V

380V
