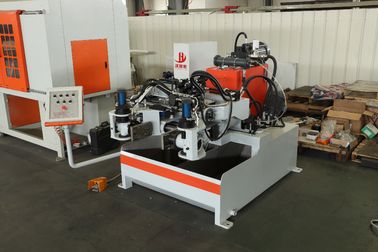

آلة الصب الأوتوماتيكية الخاصة 2250mm × 2160mm × 1560 mm Dimension ISO

منتوج وصف

آلة الصب الأوتوماتيكية الخاصة 2250mm × 2160mm × 1560 mm Dimension ISO المعتمدة

الهيكل الميكانيكي ومبدأ العمل

1) إطار التمثال

يقع إطار قاعدة التمثال في أسفل الماكينة. تم استخدامه لتخزين مسحوق المياه والجرافيت لتبريد وتراجع طلاء يموت. وبالتالي يمكن للآلة أن تعمل لفترة طويلة ودرجة حرارة الموت تحت السيطرة. يتم فصل خزان المياه الأيمن والأيسر ، مما يجعله سهل التنظيف ويمكنه مزج مسحوق الماء والغرافيت بالتساوي. بالنظر إلى الحالة الصلبة القوية للغرافيت ، فإن خزان المياه ملحوم بصفيحة الفولاذ المقاوم للصدأ لإطالة وقته المفيد. تأثير التحريض هو جيد وليس هناك زاوية ميتة.

2) دعم ناتئ

يتكون ناتئ الدعم من أسفل الحزمة ، محور دوران الدعم ، مقعد المحور وتعديل زاوية الصب. اكتمال دعامة الفتح والإغلاق ، الانقلاب ، الصعود لسقوف مطابقة نموذج اليسار واليمين

3) هيدرا تانك

يتم تثبيت الخزان الهيدروليكي بين الخزانة الكهربائية ومضخة الزيت. إنه جزء محرك الضغط الهيدروليكي للآلة بالكامل المستخدم لاستعادة الزيت الهيدروليكي وتبريد الحرارة الناتجة أثناء حركة خط الأنابيب الهيدروليكي.

4) محطة هيدروليكية ومحرك التجمع

يتم الجمع بين محطة هيدروليكية ومحرك الأقراص بواسطة نظام هيدروليكي ، بما في ذلك المحرك ومضخة الزيت وصمام الرجوع الكهرومغناطيسي وصمام التدفق الكهرومغناطيسي وصمام تنظيم الضغط اليدوي وصمام الخانق لخط أنابيب واسطوانة الزيت. إنه مسؤول عن إمداد الزيت ، تعديل الضغط ، استصلاح الزيت وتصرفات كل أسطوانة زيت.

الصعود والهبوط ------ يموت يموت -------- يموت مطابقة ---- انقلب ---- يموت غمس في الثورة ---- طرد يموت النظيفة -------- سيتم إجراء التناوب والصب واحدا تلو الآخر

5) نظام التحكم الكهربائي

يعتمد نظام التحكم الكهربائي بشكل أساسي المكونات الكهربائية الأصلية لليابان Mitsubishi Ohm Dragon ، بما في ذلك: PLC ، شاشة تعمل باللمس ، محول ، محول التيار ، الفولتميتر ، مقياس التيار الكهربائي ، مفتاح دوار ، مفتاح إيقاف الطوارئ ، موصل التيار المتردد ، مرحل حراري ، مفتاح هوائي (380V / 220V) ، مستشعر كهروضوئي ، صندوق تحكم (يدوي / أوتوماتيكي) ، دوران ، فتح وإغلاق القوالب ، تنظيف النموذج ، الانقلاب ، الارتفاع والسقوط ، إيقاف الطوارئ. سيتم تنفيذ جميع الإجراءات باستخدام نظام التحكم في التشغيل.

6) اليسار واليمين التجمع المحرك الكهربائي

توجد مجموعة المحرك الكهربائي لليمين الأيسر والأيمن في كلا جانبي الأسطوانة المائية. إنه يتألف من محور كهربائي طويل محرض ، تربينات الفولاذ المقاوم للصدأ ، حامل حامل محامل ، مقعد محرك كهربائي ، شفة مقاومة للغبار وجوز مقاوم للهواء. يمزج مسحوق الماء والجرافيت بالتساوي لمنع الترسب. يمكن أيضًا مزج مسحوق الجرافيت مع الماء عن طريق التحريض.

7) اليسار واليمين يموت مطابقة رف الدعم

يتكون رف دعم مطابقة اليسار واليمين من غلاف النحاس النحاسي ، سكة الرصاص ، كأس اللحام ، خزان الزيت لفتح وإغلاق القوالب ، الصناديق اليسرى واليمنى ، خزانات الزيت اليسرى واليمنى لتنظيف القوالب ، حامل توصيل القالب الأيمن والأيسر. ينفذ هذا الجزء عملية الرفع والمطابقة وتنظيف القوالب والصب الدوار ، إلخ

8) صناديق الدوارة اليسار واليمين وآلية التنظيف يموت

تتكون الصناديق الدوارة لليسار واليمين وآلية تنظيف القوالب بشكل أساسي من المحامل والعتاد وعمود التروس والأسطوانة المائية والتوقف الإيجابي وكتلة العمود العلوي والسفلي وعنصر الختم وكتلة الحث والفلنجات وما إلى ذلك. يموت غمس في التناوب ، والصب الأمامي ، واستبدال يموت.

انقر فوق الرابط لعرض الفيديو:

https://www.youtube.com/watch؟v=wfANIO7Hw-w&list=UUMEJdKjNOuRhrF8Kyh8fX_A&index=14
