| الاسم التجاري: | DZ |
| رقم الطراز: | HLD-650 |
| الـ MOQ: | 1unit |
| تفاصيل التعبئة: | خشب |
| شروط الدفع: | L/C, T/T, ويسترن يونيون |
آلة طحن روبوت أوتوماتيكية 220 فولت لساق كرسي المكتب ، ضمان لمدة سنة واحدة

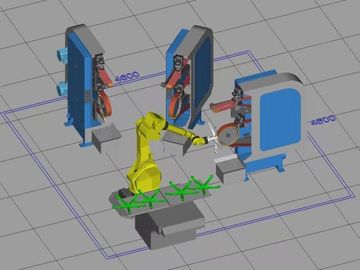

1) تكوين النظام
A. FANUC M-710IC / 50E kg روبوت ذكي (مجموعة واحدة)
تلميع حزام الرمل Mchian (الكمية وفقًا لمتطلبات العملية ، 4 مجموعات)
جدول تغذية المحطة المزدوجة (مجموعة واحدة)
صينية التفريغ (مجموعتان لكل منتج ، حسب الطلب وفقًا للعينة)
آلة العازلة هاء (1 مجموعة)
2) إجراءات العمل
1. أولاً ، يتم وضع قطعة العمل المراد صقلها يدويًا في صينية التغذية
الجدول (يتم تخصيص الدرج وتثبيته على طاولة التغذية ، وموضع
قطعة الشغل موحد والاتجاه موحد)
2. بعد التغذية ، اضغط على زر البداية ، الروبوت يذهب تلقائيا إلى التغذية
المنصة ، والروبوت يمسك قطعة العمل في الدرج تلقائيًا.
3. بعد الانتهاء من قطعة العمل ، يتم نقل قطعة العمل إلى مكان طحن
آلة حزام جلخ لعملية الطحن.
4. وفقا لمتطلبات العملية ، يمكن للروبوت أن يصقل على عدد مختلف من الحزام.
5. بعد صقل وتلميع الحزام الناقل ، حركة حزام الروبوت
قطعة العمل في موضع قاذف قماش التلميع ، وسطح
قطعة العمل مصقولة
6. بعد الانتهاء من صقل السطح ، يقوم الروبوت بتحريك قطعة العمل إلى التغذية
منصة.
7. ثم يعيد الروبوت تحميل قطعة العمل على منصة التغذية ، ويكرر ما سبق
عملية

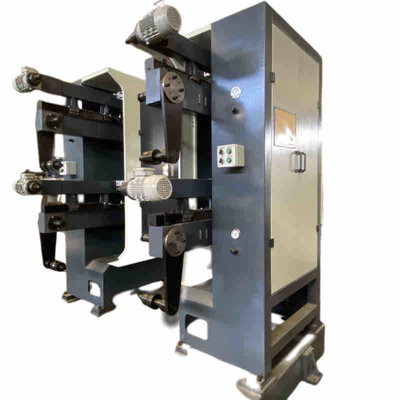

آلة طحن حزام الرمل خطوات 100 #
آلة طحن حزام الرمل 240 #
آلة طحن حزام الرمل 600 #
آلة طحن حزام الرمل 800 #
4) تكوين المعدات والتفاصيل
| شفرة | اسم | الكمية. | غرض | ماركة | ملاحظات |
| 1 | فانوك | 1 |
1. ذراع الروبوت 2. خزانة تحكم الروبوت 3. جهاز روبوت تعليمي |
فانوك | |
| 2 | آلة تلميع حزام الرمل | 4 | رَأسِيّ | DZ | |
| 3 | آلة العازلة عجلة | 1 | رَأسِيّ | DZ | |
| 4 | جدول تغذية المحطة المزدوجة | 1 | قوس ، اسطوانة ، نظام تحديد المواقع | DZ | |
| 5 | صينية التفريغ | 2 | الألومنيوم | DZ | |
| 6 | قابض الروبوت | 1 | DZ | ||
| 7 | نظام التحكم الكهربائي | 1 | PLC ، شاشة تعمل باللمس |
اضغط على الرابط لمشاهدة الفيديو:
https://www.youtube.com/watch؟v=kv3QiZceUxI&list=UUMEJdKjNOuRhrF8Kyh8fX_A&index=7
|
