| الاسم التجاري: | DZ |
| رقم الطراز: | NC-62 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| تفاصيل التعبئة: | خشب |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |

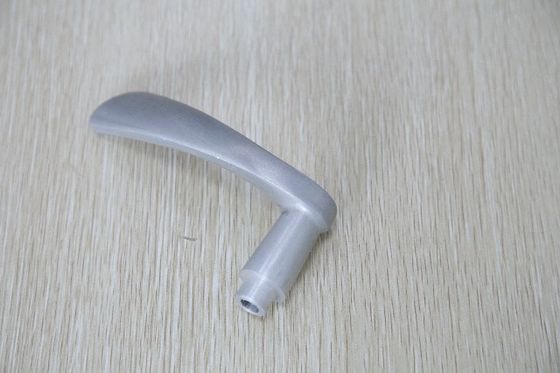

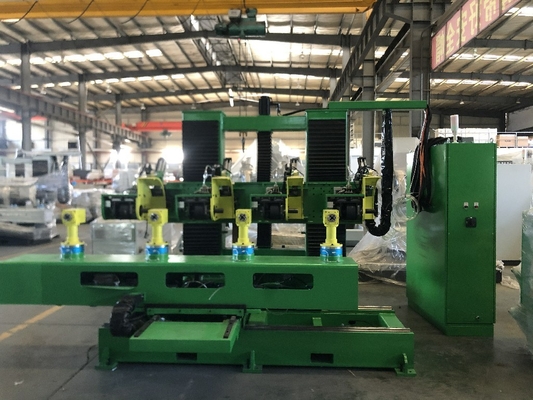

آلة تلميع أوتوماتيكية ذات تحكم رقمي كامل لتلميع الأقفال / مقابض الأبواب
• نظام Promax Italy للتحكم في الحركة لوظائف المعالجة الموحدة والعالية الجودة
• 6 محاور NC قابلة للبرمجة
• محرك تلميع رئيسي 4 أعداد ، 1500 لفة في الدقيقة و 7.5 كيلو وات لكل منهما ، شركة سيمنز سيرفو ألمانيا
• شاشة لمس ملونة LCD مقاس 7 بوصات لصندوق التدريس
• قاعدة مكائن ثقيلة من الصلب سماكة 250 مم
• معدات عالية الدقة ورف مع شريحة لنقل X / Y.
• الهيكل الرئيسي للمحور Y ملحوم بأنبوب مربع وتقسية من أجل الاستقرار والصلابة.ص
• الهيكل الرئيسي للمحور Z ملحوم بشكل متكامل ، وصلابة جيدة ، دقة عالية وسرعة نقل عالية.
• صندوق تروس W-Axis مستورد من تايوان.
• غطاء تلسكوبي لمحور X / Y مصنوع من الفولاذ.
• تعويض الضغط التلقائي
• نظام تشحيم أوتوماتيكي
• منفذ USB ، مفتاح قفل الذاكرة مفتاح USB
• مصباح الآلة للإشارة
المعايير الفنية
| ريال سعودى. لا. |
وصف | UOM | تخصيص |
| 1 | نموذج الآلة | NC64L | |
| 2 | الطاولة: | ||
| حجم الجدول (LxW) | مم | 2740 * 375 | |
|
الارتفاع من الأرض (بدون تركيبات)
|
مم | 880 | |
| تهزهز سرعة الدوران | دورة في الدقيقة | 20 | |
| عدد محطات الفهرسة | لا. | 4 | |
| حجم المحطة / ضياء العمل.(الأعلى) | مم | 350 | |
| نوع الجدول |
المنقولة - تتحرك الطاولة بواسطة قضيب لولبي / لولب كروي. مدفوعة بمحرك سيرفو.
|
||
| محرك موجه للطاولة | أجهزة السيارات | ||
| مكونات لقط / استهلاك الهواء | 2 م 3 / ساعة | ||
| محرك سرعة دوران المحطة | دورة في الدقيقة | 1500 | |
| 2 | X / Y / Z / U / V / W المحور: | ||
| السفر المحور العاشر | مم | 1000 | |
| X المحور ماكس.سرعة | م / دقيقة | 20 | |
| السفر المحور ص | مم | 900 | |
| ص المحور ماكس.سرعة | م / دقيقة | 20 | |
| السفر المحور Z | مم | 700 | |
| المحور Z ماكس.سرعة | م / دقيقة | 20 | |
| محور يو | درجة | ± 90 درجة | |
| يو المحور ماكس.سرعة | درجة / ثانية | 20 | |
| المحور الخامس | درجة | ± 360 درجة | |
| المحور الخامس ماكس.السرعة V. | درجة / ثانية | 30 | |
| محور دبليو | درجة | ± 360 درجة | |
| W المحور ماكس.سرعة | درجة / ثانية | 30 | |
| 3 | رؤوس التلميع / التلميع: | ||
| عدد الرأس | لا. | 4 | |
| محرك تلميع المغزل الرئيسي | كيلوواط | 30 (4 عدد × 7.5 كيلو واط لكل منهم) | |
| ارتفاع العمل المسموح به | مم | 300 | |
| حجم عجلة التلميع (مستهلك) | مم | 600 * 60 * 15 ملم | |
| مركب تلميع (مستهلك) | يكتب | شمع صلب | |
| حجم مجمع التلميع (مستهلك) | مم | 450 * 55 * 30 ملم | |
|
تطبيق مجمع تلميع
|
جهاز أوتوماتيكي للتغذية المركبة الصلبة لعجلة التلميع على أساس توقيت منتظم. | ||
| عجلة تلميع (مستهلكة) | يصنع | الصين - صنع في شيامن | |
| مركب تلميع (مستهلك) | يصنع | الصين - صنع في شيامن | |
| نوع عجلة التلميع | عجلة خياطة متينة من القطن | ||
| 4 | تعويض الضغط التلقائي | نعم متاح | |
| 5 | ضغط الهواء المضغوط | شريط | 6 بار |
| 6 | قطر وصلة الشفط لتجميع الغبار | مم | 500 * 500 (توصيلتان لكل جهاز) |
| 7 | إجمالي الحمل المتصل | كو | 43 |
| 8 | جامع الغبار | ||
| 9 | أبعاد الآلة (L × W × H) | مم | 5300 * 3400 * 3000 |
| 10 | الوزن الإجمالي للآلة | كلغ | 8000 |
| 11 | محركات التلميع الرئيسية للمغزل | القدرة و صنع | 7.5 Kw - محرك سيرفو SIEMENS (عدد 4) نموذج رقم - 1FL6096-1AC61-2LB1 |
| 12 | محركات الجير وصندوق التروس لجميع المحاور | يصنع | ايطاليا روسي |
| 13 | رمان | يصنع | NSK اليابان كروي الاخدود العميق - 6005zz كروي الاخدود العميق - 6007zz كروي الاخدود العميق - 6015zz كروي الاخدود العميق - 6018ZZ محمل كروي ذو أخدود عميق - 6204zz محمل ذو كريات ذو أخدود عميق - 6209zz كروي الاتصال الزاوي - 7004C المقعد الداعم - FK25-B المقعد الداعم - FF25-B تحمل بطانة - LML16UU محمل الإبرة - KR26 |
| 14 | اسطوانات تعمل بالهواء المضغوط | يصنع | ايرتاك تايوان |
| 15 | المفاتيح | يصنع | ABB- سويس |
| 16 | أزرار الدفع | يصنع | ABB- سويس |
| 17 | جهاز التحكم في الحركة / نظام التحكم ومحرك مؤازر | يصنع | PROMAX - ايطاليا |
| 18 | دودة تروس المخفض | يصنع | ايطاليا روسي |
| 19 | المنزلق الخطي والمسمار | يصنع | HIWIN - تايوان |
| 20 | محرك سيرفو | يصنع | PROMAX - ايطاليا |
| 21 | التعويض التلقائي | يصنع | PROMAX - ايطاليا |
| 22 | المقاولين | يصنع | ABB- سويس |
| 23 | لوحة الطاقة | يصنع | دلتا - تايوان |
| 24 | حامل فيوزات | يصنع | الاعتماد |
| 25 | مرحل حراري | يصنع | ABB- سويس |
| 26 | مصباح انذار ثلاثي الالوان | يصنع | HNTD |
| 27 | محول التحكم | يصنع | تينجن |
| 28 | كابل | يصنع | الصين تاييانغ |
| 29 | موازن الفولت | كفا | 60 ك.ف.أ ، عدد 1(مشمول في سعر الماكينة) |
| 30 | تكلفة التجهيزات / تكلفة القابض | الكمية. | وحدات مجموعة واحدة - 4 (متضمنة في سعر الماكينة) |
| 31 | ضمان الجهاز | سنة واحدة | |
| 32 | ضمان المراقب | سنتان | |
|
